AI服务器PCB层数突破52层、HDI板孔径持续缩小——阻焊挡点精度被推高到0.2-0.25mm，正在成为高端PCB的“品质及格线”。
但行业标准印刷机的对位精度仍在±0.15mm（6mil）的量级。0.15mm的偏差落在0.2mm的挡点上——小孔堵孔、挡点偏移、油墨入孔，一系列品质问题由此而生。
这不是工艺参数能调回来的差距。这是一道由设备精度决定的品质分水岭。

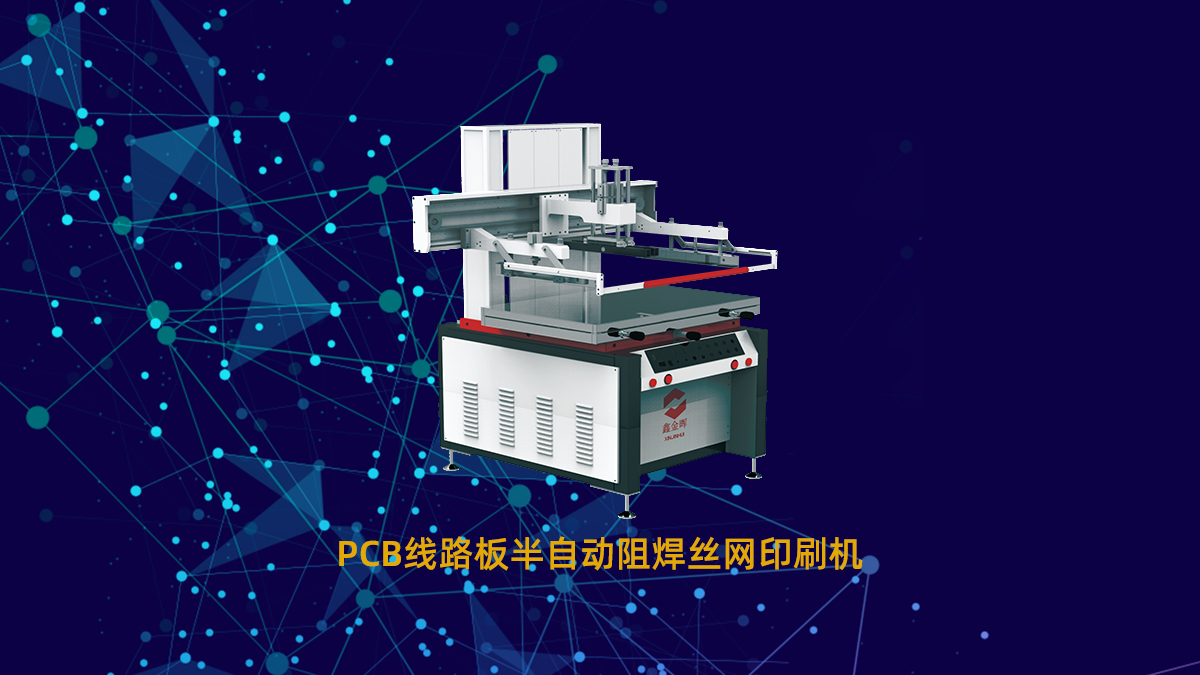

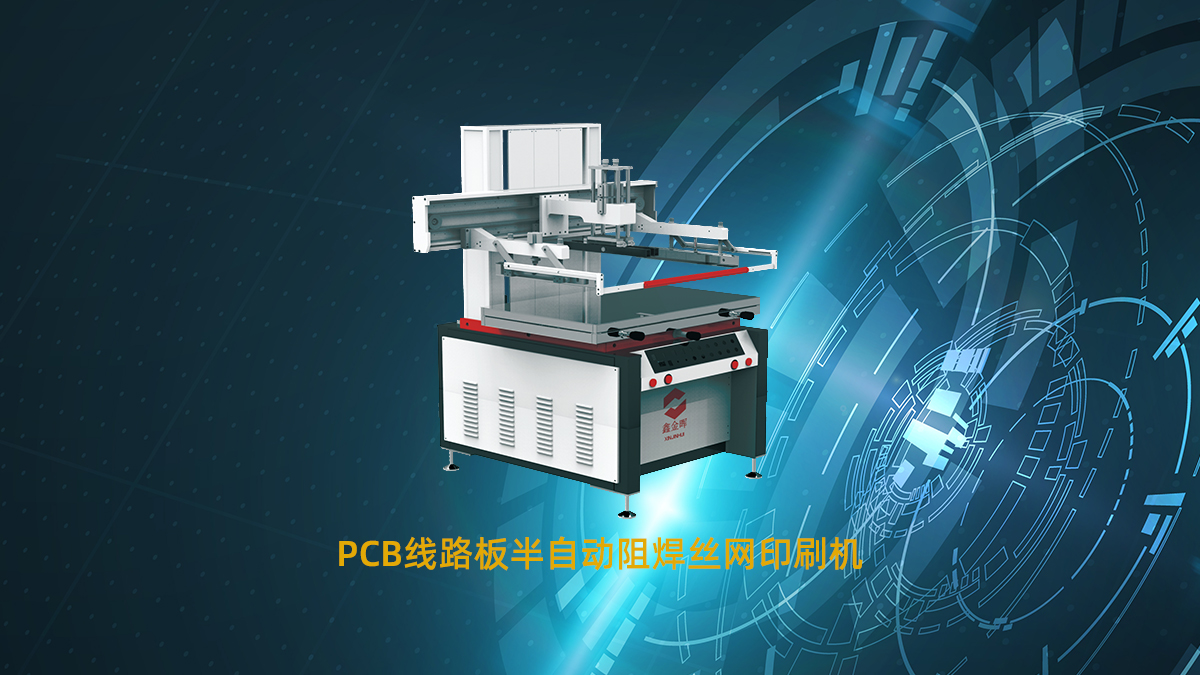

垂直式半自动高精度挡点阻焊机，正是为这道分水岭而生——通过全伺服驱动、双伺服离网、X/Y轴印刷补偿、结构强化等系统化设计，将挡点精度稳定控制在0.2-0.25mm。它不是对旧设备的修修补补，是一台为AI时代高端PCB阻焊品质而生的专用设备。
1、0.2mm挡点：AI时代PCB的“品质及格线”
阻焊挡点的作用是阻止油墨流入孔内。当通孔孔径≤0.35mm时，毛细效应使油墨极易被吸入孔内。按照挡点设计规则，挡点直径应比孔径大0.05mm（2mil）——0.2mm的孔径对应0.25mm的挡点，0.25mm的孔径对应0.3mm的挡点。
但受限于印刷机±0.15mm的对位精度，挡点偏移0.15mm后，0.4mm以下的小孔挡点覆盖孔的面积不足三分之二。油墨入孔风险急剧上升。
在AI服务器板、HDI板上，0.2mm挡点精度就是从“良品”到“不良品”的分水岭。
2、传统半自动设备为什么守不住这道“品质防线”？
当前市场主流垂直式半自动阻焊机，挡点精度不足的根因在于三个系统性短板：
短板一：气缸离网精度不可控。 离网高度靠气压、速度靠手感——气压波动直接影响离网精度，挡点定位跟着漂，批次一致性无法保障。
短板二：无印刷补偿功能。 台面、网版的微小偏差无法修正，累积后超出挡点公差范围。
短板三：部件晃动。 设备运行中的晃动直接转化为挡点偏移——每个环节的微小晃动叠加，最终让挡点精度失控。
3、高精度挡点阻焊机：把全自动的“精度心脏”装进半自动
这台设备的研发逻辑很直接：保留半自动的操作方式，但把决定精度的核心部件全部升级到全自动级别。
台面调节：伺服电机驱动X/Y轴双向补偿，精准修正定位偏差
印刷驱动：伺服电机配合减速机，精准控制印刷速度与力度
网架升降：伺服电机配合减速机，精准控制升降高度与速度
离网控制：双伺服电机驱动离网，独立精准控制离网高度与速度——不受气压波动影响
印刷补偿：伺服电机配合高精度丝杆，X/Y轴双向精准补偿，实时修正微小偏差
刮网功能：新增刮网功能，有效清理网版残留油墨，减少网版堵塞对挡点精度的影响
4、结构强化：品质的“物理底座”
精度不只是靠伺服系统“调”出来的，更是靠结构“稳”出来的：
底层支架采用加大规格钢管焊接成型，机架内部灌注水泥增加整体重量
平台及印刷臂支架选用高强度合金材料，增加受力支撑点
网架升降立柱采用下大上小的结构设计，兼顾稳定性与空间利用率
网框架选用高强度、高刚性合金材料，减少长期使用中的变形
缩短刮刀导杆长度、增加固定支撑点，确保刮刀受力均匀
5、验证标准：守住0.2mm品质防线
设备验证采用730×630mm规格标准测试材料，同一面两刀印刷方式。核心验证标准：0.2-0.25mm孔径内无油墨残留、无挡点偏移。重复测试3-5批次，确保无批次性偏差。
